潔淨棚

----------------------------------------------------------------------

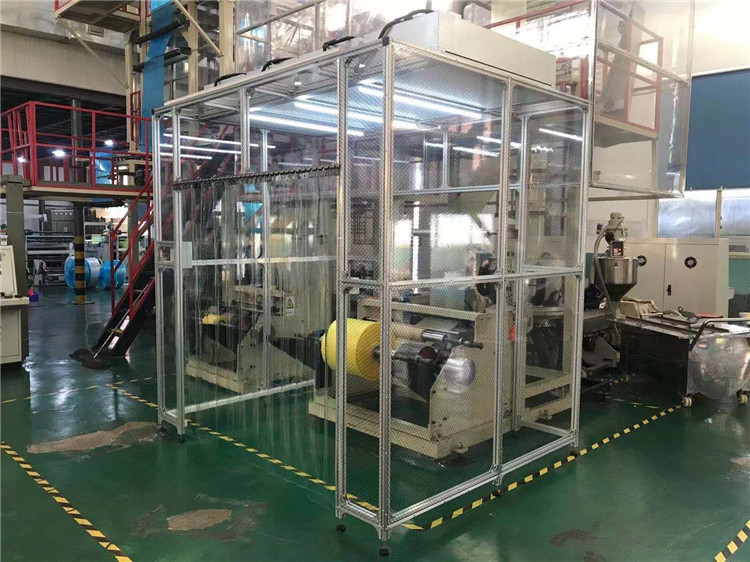

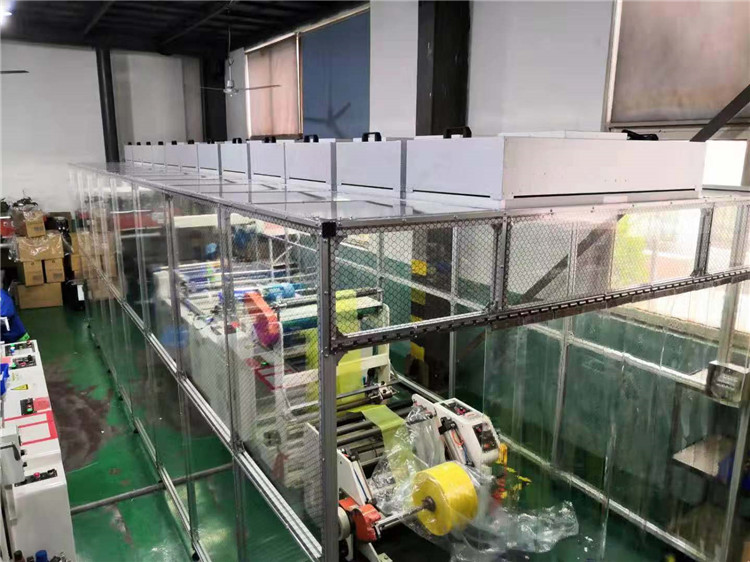

潔淨棚(簡易無塵室)是為最快速方便建立的一座簡易潔淨室，潔淨棚具備多種潔淨等級及空間搭配可以根據使用需求設計製作，因此其簡便運用彈性大安裝容易且施工期短以及可移性為其主要特點，潔淨棚同時可針對在一般等級的潔淨室中局部地區需要高潔淨度的地方做局部增設以降低成本。潔淨棚是一種可提供局部高潔淨環境的空氣淨化設備。潔淨棚主要由箱體、風機、初效空氣過濾器、阻尼層、燈具等組成，外殼噴塑。該產品既可懸掛，又可地麵支撐，結構緊湊，使用方便。可以單個使用，也可多個連接組成帶狀潔淨區域。潔淨棚采用工業鋁材（或不鏽鋼方通、鐵方通噴塑）作為框架，風機濾網機組（FFU）送風，四周懸掛防靜電垂簾（或鋼化玻璃），其內部淨化級別可達到100-10000級。適用於操作區內局部淨化級別要求高的區域。

構造：

1.框架：以工業鋁材（或不鏽鋼方通、鐵方通噴塑）作為框架穩固、美觀、不生鏽、不產塵；

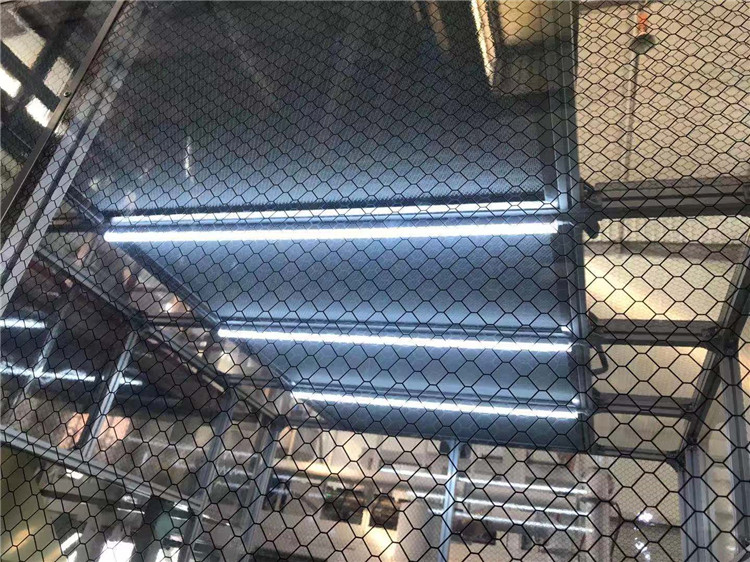

2.防靜電垂簾：四周圍用防靜電垂簾（或亞克力板），防靜電效果好、透明度高、網格清晰、柔韌度好、不變形、不易老化；

3.風機濾網機組FFU：，采用新加坡PCI離心風機，具有長壽命、低噪聲、免維護、震動小、可無級變速等特性，風機質量可靠，工作壽命長，加上獨特的風道設計，大大提高了風機的效率、降低了噪聲！內部淨化級別可達100-100K級；特別適用於車間內局部淨化級別要求高的區域，如流水線作業區域。

4.內部采用淨化室專用淨化燈，不產塵 ；

原理：

潔淨棚的潔淨度往往受到氣流的影響，換言之，即人、機器隔間、建築結構等所產生的塵埃之移動、擴散受到氣流的支配。潔淨室係利用HEPA、ULPA過濾空氣，其塵埃的收集率達99.97~99.99995%之多，因此經過此過濾器過濾的空氣可說十分幹淨。然而潔淨室內除了人以外，尚有機器等之發塵源，這些發生的塵埃一旦擴散，即無法保持潔淨空間，因此必須利用氣流將發生的塵埃迅速排出室外。

◎10~100級潔淨棚：要是內部淨化級別達到100級或以上，就要使室內的潔淨氣流形成單項垂直流。就是說在潔淨室內的氣流在同一截麵的任意一點氣流的方向和速度保持一致，這樣就可以使潔淨氣流像活塞一樣將室內的塵埃粒子以最快的速度帶走。要實現垂直流就要將高效過濾器布滿屋頂，才能實現單項垂直流，達到潔淨度100級或以上的級別。

◎1K~100K潔淨棚：其氣流組織方向和Class1~100潔淨棚不同，內部的氣流是以不均勻的速度呈不平行流動，伴有回流和渦流，它主要靠潔淨的氣流不斷稀釋內部空氣，將內部的汙染逐漸排出，來實現潔淨效果。要實現潔淨棚的等級不同，主要是依靠單位時間內所送風量的不同來實現的。

1、風速的控製

潔淨棚內的氣流是左右潔淨室性能的重要因素，一般潔淨室的氣流速度是選擇在0.25~0.5m/s之間，此氣流速度屬微風區域，易受人、機器等的動作而幹擾趨於混亂、雖提高風速可抑製此一擾亂之影響而保持潔淨度、但因風速的提高，將影響運轉成本的增加，所以應在滿足要求的潔淨度水準之時，能以最適當的風速供應，以達到適當的風速供應以達到經濟性效果。另一方麵欲達到潔淨室潔淨度之穩定效果，均一氣流之保持亦為一重要因素，均一氣流若無法保持，表示風速有異，特別是在壁麵，氣流會延著壁麵發生渦流作用，此時要實現高潔淨度事實上很困難。垂直層流式方向要保持均一氣流必須：(a)吹出麵的風速不可有速度上的差異；(b)地板回風板吸入麵之風速不可有速度上的差異。速度過低或過高(0.2m/s，0.7m/s)均有渦流之現象發生，而0.5m/s之速度，氣流則較均一，一般潔淨室，其風速均取在0.25~0.5m/s之間。

2、影響因素

影響潔淨棚的氣流因素很多，如製程設備、人員、潔淨室組裝材、照明器具等，同時對於生產設備上方氣流的分流點，亦應列入考慮因素。一般操作台或生產設備等表麵的氣流分流點，應設於潔淨室空間與隔牆板間距2/3之處，如此可使作業人員工作時，氣流可從製程區內部流向作業區，而將微塵帶走；若分流點配置在製程區前方，將成為不當的氣流分流，此時大部份的氣流將流至製程區之後，作業

員操作所引起的塵埃將被帶到設備後麵，工作台因而將受到汙染，良率也勢必降低。潔淨室內的工作桌等障礙物，在相接處均會有渦流現象發生，相對地在其附近之潔淨度將會較差，在工作桌麵鑽上回風孔，將使渦流現象減少最低；組裝材料之選擇是否恰當、設備布局是否完善，亦為氣流是否成為渦流現象之重要因素。風機從FFU頂部將空氣吸入，經初效過濾器，高效過濾器過濾，過濾後的潔淨空氣在整個出風麵以0.45m/s±20%的風速勻速送出到潔淨棚內。形成均流層，使潔淨空氣氣流呈垂直單向流，從而保證了工作區內所要求的潔淨度。

優點：

1.可單獨使用，也可組合使用。

2.與土建式或裝配式百級潔淨室相比，投資少，見效快，安裝簡便，運行費用低。

3.模塊化結構，提高潔淨度等級容易，擴展性強，且重複利用價值高

4.移動方便（可安裝萬向輪）
