一、環氧（yǎng）砂漿地坪特點；
其抗壓、抗衝擊強度（dù）較好，所以地坪的耐用性、使用壽命相對較長。環氧烯膠泥及自流平（píng）中層施工厚度能對（duì）基麵的不平整狀（zhuàng）況作局部修平，保證完（wán）成麵有較好的平整度，提高使（shǐ）用性、美（měi）觀性和抗裂性。表麵無縫塗裝、無塵（chén）防黴、抗滲（shèn）透、耐化學品、耐磨、易（yì）清潔（jié）維護、能（néng）滿（mǎn）足貴（guì）公司的環境等要求。
二、施工（gōng）方案
基層處理（研磨）+高滲透（tòu）環氧底漆+環氧（yǎng）砂漿十環氧中塗+環氧麵漆。
三、顏色
可根據國際，國內色卡，業主自行選定。
四、施（shī）工工藝
1、基層處理：
用專用研磨機對基層進行（háng）研磨處理並清理幹淨，以去除其表麵的浮漿層，逐壟清理檢查地坪表麵有（yǒu）無油脂、金屬地樁、建築殘渣等，對油汙（wū）和金屬地樁必須先行（háng）處理。對出（chū）現建築殘渣（zhā）的表麵（miàn）必須先行用（yòng）刨銑盤進行銑刮（guā）處理。對凝結素地進行整（zhěng）體研磨打磨（用平整（zhěng）盤或金剛（gāng）刀研磨盤），除（chú）去混凝土澆注成型後形成的表（biǎo）麵浮（fú）漿層，並打磨表麵至最佳附著力所需的粗糙度。用工業吸塵機吸去表麵浮塵後施塗漆封閉混凝土表麵，局部批嵌凹坑。並使基層表麵達到要求的粗糙度和平整性，增強塗層材料與基層的粘結力。
2、高滲透環氧底（dǐ）漆：
自流（liú）平高滲透環氧底（dǐ）漆采用滾塗的方式打底，塗滿封閉表麵，使打底料滲透基層，固化時間（jiān）在6小時（shí）以上。
3，批刮一道環氧砂漿層層。滿（mǎn）批刮，刮（guā）平，
1)     環氧樹脂中塗加（jiā）70-100目石英砂批刮，樹脂：砂=1：3，間隔6---8小時。
2)     打（dǎ）磨，修補重點檢查是否有不平之處
3)     用環氧樹脂（zhī）中塗加150-200目石英砂或石英粉批（pī）刮，樹脂：砂=1：1.5，間隔6--8小時，

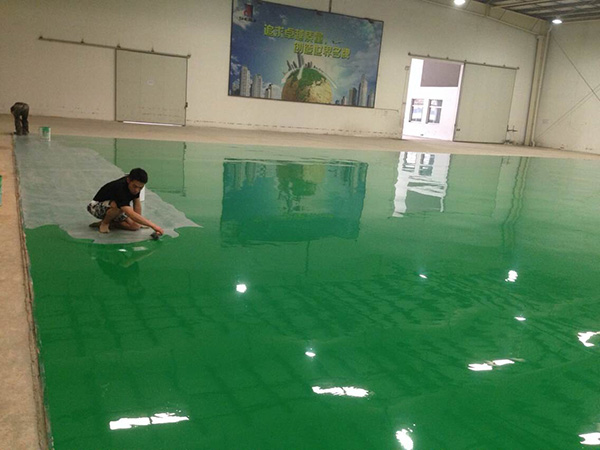

4、環氧砂漿滾塗麵漆：用專用吸塵器清掃吸地麵，非施工人員不得入內，施工專職配料員按滾塗規章製度全麵做好工作，專業施（shī）工員（yuán）用專用滾筒滾塗麵塗。
6、注意事項：
1)     最後一道麵漆滾塗前必須關（guān）閉所有門窗，門底間隙過大必須在門外用材料堵塞縫隙。
2)     滾塗中施工（gōng）人員必須解決（jué）好（hǎo）刮塗時（shí）幹濕相接問（wèn）題，設計好退（tuì）場的合理路徑，以免產生明顯的接縫痕跡。
3)     劃標線前必須在已塗漆膜允許的輕載條件下現場彈線、粘貼（tiē）紙、拉貼紙時必須用（yòng）手壓實粘紙，以免衍漆。撕脫粘貼紙最佳時機為（wéi）塗裝後4小時左右。
4)     保質期為一（yī）年，終身維修。因甲方人為造成或地麵沉降造成裂縫或損壞，乙方隻收取材料費，不（bú）收人工費。

環氧樹（shù）脂砂漿地坪用量及報價（jià）單

八、環氧樹（shù）脂砂漿滾塗地（dì）坪材料明細：


主要材料	台（tái）灣南亞128樹脂
輔助材料	固化劑、流平劑、消泡劑、稀釋劑、石英砂、石英粉、色漿
施工工具	無塵研磨機、手握式小型研磨機、镘刀（dāo）、滾筒、毛刷等其它工具（jù）。

七、環氧樹脂砂漿地坪,質量及技術指標.


指標名稱		指標值
幹燥時間h	表幹	《6
	實幹	《24
粘接強度Mpa		》2
怊氏硬度		》80
耐衝擊性（xìng），Kg/cm		50通過
耐磨性（xìng）750/500r，失重，g		《0.02
抗壓強度Mpa		》10
耐酸堿等性能（néng）		按國內標準
抗彎強度Mpa		》7
拉申硬度		》9
其他		使用年限8年以上，色差小（xiǎo）於1級，無起皮、起泡、露底、機械劃傷（shāng），髒汙等工程質量問題。

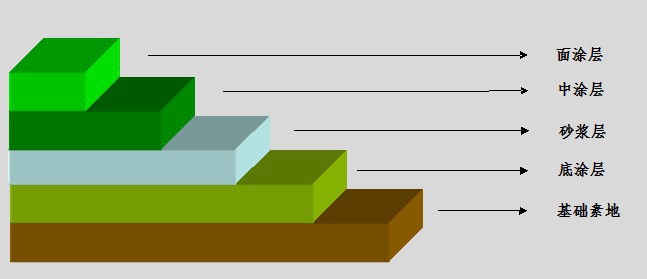

施工剖麵圖：
